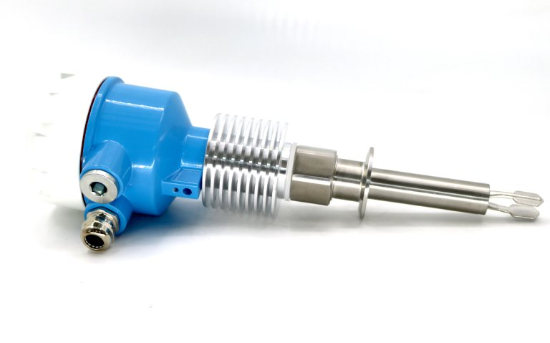

上海天康仪表 音叉液位报警控制器

上海天康仪表 音叉液位报警控制器

       音叉液位开关是一种新型的料位开关。音叉由晶体激励产生振动,当音叉被物料浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量信号。工作原理是根据物料对振动中的音叉有无阻力,探知料位是否到达或超过某高度,并发出通断信号,这种原理不需要大幅度的机械运动,驱动功率小,不必校准,可快速低成本启动。结构简单,无机械运动部件,无维修、无磨损,运行寿命长,灵敏而可靠。


      音叉液位开关音叉以固有的频率振动,当音叉触及液体或其他物料时,其固有的振动频率降低,能量消耗在物料颗粒间的摩擦上,迫使振幅急剧衰减而停振,频率的变化**液位开关,产生通断信号。

      音叉液位开关又被称作“电气浮子”,凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“音叉料位开关”。由于音叉料位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品。音叉料位位开关广泛应用于石化、轻工、食品、水处理等行业,对物位进行上/下限位报警及控制。

产品特点:

适应性强:被测物料不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。

免于维护:由于音叉料位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运便不需要维护。

不需调校:由于音叉料位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体、固体粉料都不需现场调校

标准抛光电极

通过高频激励,实现优异的抗噪声干扰能力

开关的工作与介质的导电率、介电常数、粘度、压力及温度无关。

不同探头长度可适应各种密度的介质。

技术参数:

介质温度范围:    -20℃~220℃

环境温度:        -20℃~80℃

环境湿度:        ≤95%RH

被测介质:        液体、粉末或颗粒状固体

被测介质密度:    固体≥0.1g/cm3;液体≥0.7g/cm3

被测固体颗粒尺寸:≤10mm

液体粘度:    <1000mm2/s

被测介质安息角:  ≥200

压力范围:        ≤1MPa

壳体材料:        压铸铝合金

叉体材料:        1Cr18Ni9Ti

电气接口:G3/4

防护等级:IP65

连接方式:1”NPT; G3/4;G11/2螺纹;法兰(用户选定)

电气参数: 1、供电电压:DC24V;AC220V 50Hz

           2、继电器输出:8A  220V AC

              直流电压输出:0或5V

              直流电流输出:0或10mA

           3、电源功耗:≤2W

音叉振动频率:300±50Hz

环境振动等级:V.L.4 加速度不大于1g

开关信号动作时间:1—60S
