产品特点：

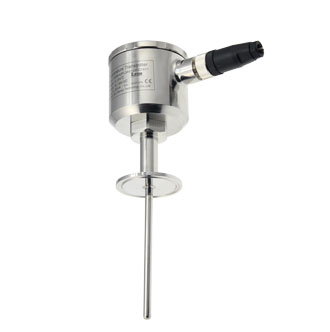

W311卡盘不锈钢温度变送器是一款食品、医药、环保行业专用的卫生型温度变送器。相关卫生设计符合EHEDG、FDA及GMP标准。敏感元件采用进口高精度铂热电阻（热电偶），直接测量各种生产过程中-200～600℃范围内的液体、气体和蒸汽，性能稳定，测量精度高，常与记录仪和调节仪表配套使用。该传感器还可配套一体化集成芯片，使用标准4～20mA电流信号或1～5VDC电压信号输出。
专业化卫生型设计：
◆传感器可作为一个卫生且易消毒的测量点；
◆传感器材质或接液材质为316L不锈钢；
◆高灵活性：模块化结构设计、标准接线端子和用户自定义探头及插入深度；
◆高精度测量：采用符合IEC 60751 (A级或更高等级)的Pt100温度传感器；
◆提供绝大多数常见的EHEDG认证卫生型过程连接，仪表的结构设计符合3A卫生型标准；
产品特点：
◆卫生设计符合EHEDG、FDA及GMP标准； ◆材质与光洁度符合卫生级标准； ◆可集成多款现场显示、显示角度可自由调节开关量控制。 ◆有多种电器过程连接，可根据需要决定是否带变送器； | ◆全316L不锈钢结构，无卫生死角； ◆多种安装接口：卡箍、法兰、螺纹、卡锁等； ◆可单独使用也可集成放大器输出电流或电压信号； |
产品扩展/附件：
◆插入深度10mm...2000mm ◆搭配集成放大电路，电流信号4...20mA,电压信号1...5V ◆数字通讯满足Hart， Profibus，FF总线 ◆传感器可采用各种过程连接和多种电缆、电器接口 | ◆探头外径Φ4mm...Φ100mm ◆传感器冷端耐温达250℃ ◆1×PT100、2×PT100、热电阻或热电偶自由选择 ◆一体化电阻信号输出更高测量精度和更好的测量稳定性 |
通用数据：
◆额定工作电流（DC） ：0.2A ◆***大开关频率：≤180HZ ◆响应时间：＜t0.5=4s；t0.9=15s ◆空载电流IO：≤50mA ◆峰值记忆功能:是 | ◆环境温度：-40...+80℃ ◆存储温度：-40...+80℃ ◆绝缘等级：III 级 ◆短路保护：是 |
应用领域：
◆各种控制过程中的温度测量； ◆各种管道、容器内的温度测量； ◆各种干燥设备上的温度测量； | ◆CIP-SIP控制过程； ◆UHT（超热处理）设备上的温度测量； |
技术参数：
名称 | 技术参数 | 名称 | 技术参数 |
测量介质 | 液体 气体 蒸汽 | 响应时间 | 金属保护管Ф10 t<15s / Ф8 t<12s |
绝缘电阻 | ≥100MΩ/10-100VAC | 金属保护管Ф6 t<10s / Ф3 t<3s | |
引线方式 | 二线制 三线制 四线制 | 探头外径 | min.3mm max.100mm |
保护管材料 | 304 316L 1Cr18Ni9Ti | 防护等级 | IP65(标配) IP66(定制) |
测量范围及温差：
型号 | 分度号 | 测量范围 | 等级 | 允 差℃ |
W系列 |
PT100 |
-200℃-500℃ | AA级 | ±（0.1±0.002ItI） |
A级 | ±（0.15±0.002ItI） | |||
B级 | ±（0.3±0.005ItI） |

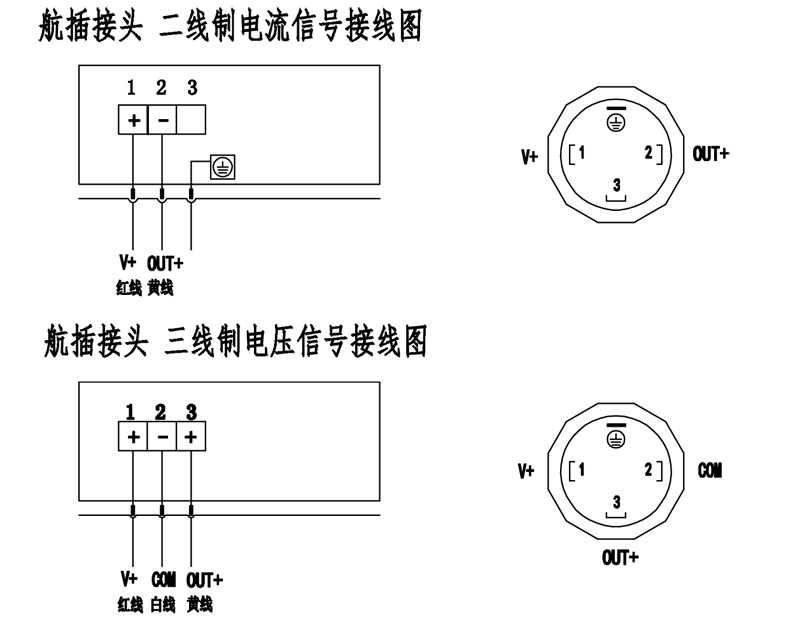

电气接线图：
外形尺寸：
安装示意图：
选型代码：
型号 | 选型手册 | |||||||
W | 13 23 33 43 53 | 紧凑型温度变送器 普通型温度变送器 精密型温度变送器 智能型温度变送器 超小型温度开关 | ||||||
编号 | 电器连接方式 | 13 | 23 | 33 | 43 | 53 | ||
1 2 3 4 | 连接电缆 电气连接器 分体接线盒 一体接线盒 | ▪ ▪ ▪ ▬ | ▬ ▬ ▬ ▪ | ▬ ▬ ▪ ▪ | ▬ ▬ ▪ ▪ | ▬ ▬ ▬ ▪ | ▬ ▬ ▬ ▪ | |
编号 | 敏感元件 | |||||||
ZP RJ RT RL RK | PT100 J T L K | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | |
编号 | 量程 | |||||||
L1 L2 L3 L4 L5 | -20～200℃ 0～150℃ 0～200℃ -20～100℃ -200～600℃ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ | |
编号 | 输出信号 | |||||||
A V PT PN TH TM TF | 4～20mA 0～20mA 1～5VDC 0～10VDC 1～10VDC PT100 PNP开关量 4～20mA 带有基于Hart协议的数字信号 Profibus FF总线 | ▪ ▪ ▪ ▬ ▬ ▬ ▬ | ▪ ▪ ▪ ▬ ▬ ▬ ▬ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▬ ▬ ▬ | ▪ ▪ ▪ ▪ ▪ ▬ ▬ | |
编号 | PT100数量 | |||||||
N1 N2 | PT100×1 PT100×2 | ▪ ▪ | ▪ ▪ | ▪ ▪ | ▪ ▪ | ▪ ▪ | ▪ ▪ | |
编号 | 供电 | |||||||
V1 V2 | 12～36VDC （推荐24VDC） 无源 | ▪ ▪ | ▪ ▪ | ▪ ▪ | ▪ ▪ | ▪ ▬ | ▪ ▬ | |
编号 | 综合精度 | |||||||
J1 J2 J3 | ±0.1% ±0.25% ±0.5% | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | |
编号 | 工作压力 | |||||||
W1 W2 W3 | Max.32bar Max.100bar 特殊定制 | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | |
编号 | 过程连接 | |||||||
A B C D E F G H I J | 1/2NPT 3/4NPT ... 外螺纹 M10 M12 M15 M20*1.5 ... 外螺纹 符合GB标准 G1/2 G1/4 ... 外螺纹 1.5寸卡箍 2.0寸卡箍 附件60°锥型密封 附件球面密封 卡套螺纹 无固定装置 特殊定制 | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | |
编号 | 探头直径 | |||||||
R | Min .1mm max .25mm | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | |
编号 | 采集频率 | |||||||
PL | 保护管直径Φ4＜5S Φ12＜10S | ▪ | ▪ | ▪ | ▪ | ▪ | ▪ | |
编号 | 接液材质 | |||||||
C1 C2 C3 | 316L不锈钢 304 不锈钢 特殊定制 | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▪ | |
编号 | 防护等级 | |||||||
F1 F2 F3 | IP65 IP67 IP69 | ▪ ▪ ▬ | ▪ ▪ ▬ | ▪ ▪ ▪ | ▪ ▪ ▪ | ▪ ▪ ▬ | ▪ ▪ ▬ | |
编号 | 显示 | |||||||
X1 X11 | LCD显示 LED显示 | ▬ ▬ | ▬ ▬ | ▬ ▪ | ▬ | ▬ ▪ | ▬ ▪ | |
编号 | 报警 | |||||||
PN | 开关量输出 (1路报警 PN1 ...) | ▬ | ▬ | ▬ | ▪ | ▪ | ||
编号 | 特殊处理 | |||||||
K | 抗振动 | ▪ | ▪ | ▪ | ▪ | ▪ | ||
编号 | 特殊处理 | |||||||
M | 耐摩擦 | ▪ | ▪ | ▪ | ▪ | ▪ | ||
编号 | 附件 | |||||||
X1 Z1 G1 F1 F2 F3 F4 FF G1 C1 R1 W11 FB | 信号隔离栅 转接螺纹附件 阀组管件 ATEX本安认证 ATEX防爆认证 ATEX隔爆认证 ATEX本安认证 FM 隔爆认证 校验证书 耐压测试 软件组态 卫生型安装附件 非标定制 | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ | ||
型号-结构-电器-元件-量程 - 输出信号- PT数量 -供电-精度-连接- 探头直径/接液材质W / 23 / 4 / ZP / L3 / A / N1 / V1 / J2 / D / R6 / C1 W/普通/一体化/PT100 / 0-150°/电流信号/ PT100×1 /无源/0.25% /1.5寸卡箍/ 6mm / 316L | ||||||||
