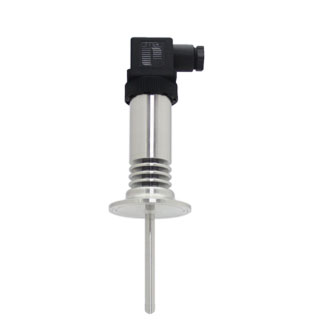

WZ/P-DL卫生型卡盘温度变送器是上海天康仪表***新推出的一款食品、医药、环保行业专用的卫生型温度变送器。散热片替代Φ12的冷端，结构更小巧，M12快装防水插头，安装调试方便，整体光洁度优于0.8，探头一体成型无焊斑，相关卫生设计符合EHEDG、FDA及GMP标准。敏感元件采用进口高精度铂热电阻（热电偶），直接测量各种生产过程中-200...600℃范围内的液体、气体和蒸汽，性能稳定，测量精度高，搭载多款显示模块显示角度可自由调节还常与记录仪和调节仪表配套使用。该传感器还可配套一体化集成芯片，输出标准4...20mA电流信号或1...5VDC电压信号。
专业化卫生型设计：
◆传感器可作为一个卫生且易消毒的测量点；
◆传感器材质或接液材质为316L不锈钢；
◆高灵活性：模块化结构设计、标准接线端子和用户自定义探头及插入深度；
◆高精度测量：采用符合IEC 60751 (A级或更高等级)的Pt100温度传感器；
◆提供绝大多数常见的EHEDG认证卫生型过程连接，仪表的结构设计符合3A卫生型标准；
产品特点：
◆散热片替代Φ12的冷端，结构更小巧， ◆卫生设计符合EHEDG、FDA及GMP标准； ◆材质与光洁度符合卫生级标准； ◆可集成多款现场显示、显示角度可自由调节开关量控制。 ◆有多种电器过程连接，可根据需要决定是否带变送器； | ◆全316L不锈钢结构，无卫生死角； ◆多种安装接口：卡箍、法兰、螺纹、卡锁等； ◆M12快装防水插头，安装调试方便， ◆整体光洁度优于0.8，探头一体成型无焊斑， ◆可单独使用也可集成放大器输出电流或电压信号； |
产品扩展/附件：
◆插入深度10mm...2000mm ◆搭配集成放大电路，电流信号4...20mA,电压信号1...5V ◆数字通讯满足Hart， Profibus，FF总线 ◆传感器可采用各种过程连接和多种电缆、电器接口 | ◆探头外径Φ4mm...Φ100mm ◆传感器冷端耐温达250℃ ◆1×PT100、2×PT100、热电阻或热电偶自由选择 ◆一体化电阻信号输出更高测量精度和更好的测量稳定性 |
通用数据：
◆额定工作电流（DC） ：0.2A ◆***大开关频率：≤180HZ ◆响应时间：＜t0.5=4s；t0.9=15s ◆空载电流IO：≤50mA ◆峰值记忆功能:是 | ◆环境温度：-40...+80℃ ◆存储温度：-40...+80℃ ◆绝缘等级：III 级 ◆短路保护：是 |
应用领域：
◆各种控制过程中的温度测量； ◆各种管道、容器内的温度测量； ◆各种干燥设备上的温度测量； | ◆CIP-SIP控制过程； ◆UHT（超热处理）设备上的温度测量； |
技术参数：
名称 | 技术参数 | 名称 | 技术参数 |
测量介质 | 液体 气体 蒸汽 | 响应时间 | 金属保护管Ф10 t<15s / Ф8 t<12s |
绝缘电阻 | ≥100MΩ/10-100VAC | 金属保护管Ф6 t<10s / Ф3 t<3s | |
引线方式 | 二线制 三线制 四线制 | 探头外径 | min.3mm max.100mm |
保护管材料 | 304 316L 1Cr18Ni9Ti | 防护等级 | IP65(标配) IP66(定制) |
测量范围及温差：
型号 | 分度号 | 测量范围 | 等级 | 允 差℃ |
W系列 |
PT100 |
-200℃-500℃ | AA级 | ±（0.1±0.002ItI） |
A级 | ±（0.15±0.002ItI） | |||
B级 | ±（0.3±0.005ItI） |

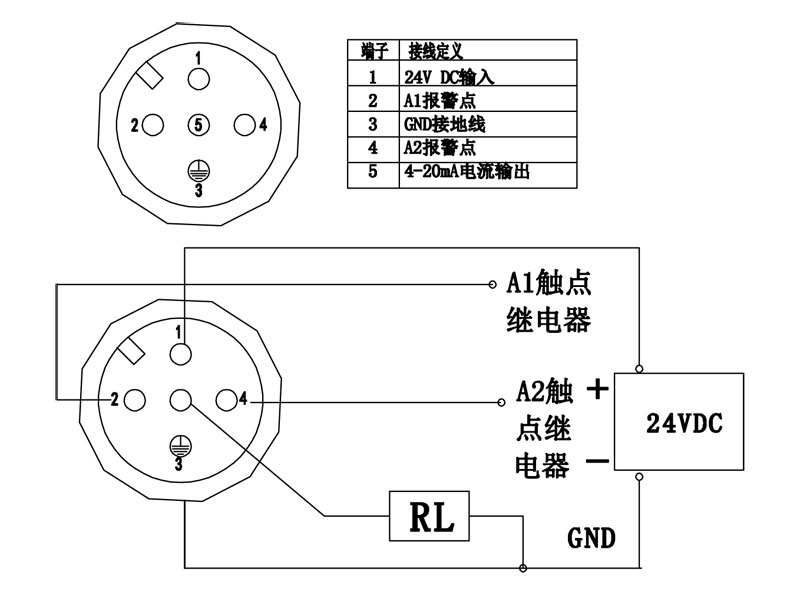

电气接线图：
外形尺寸：

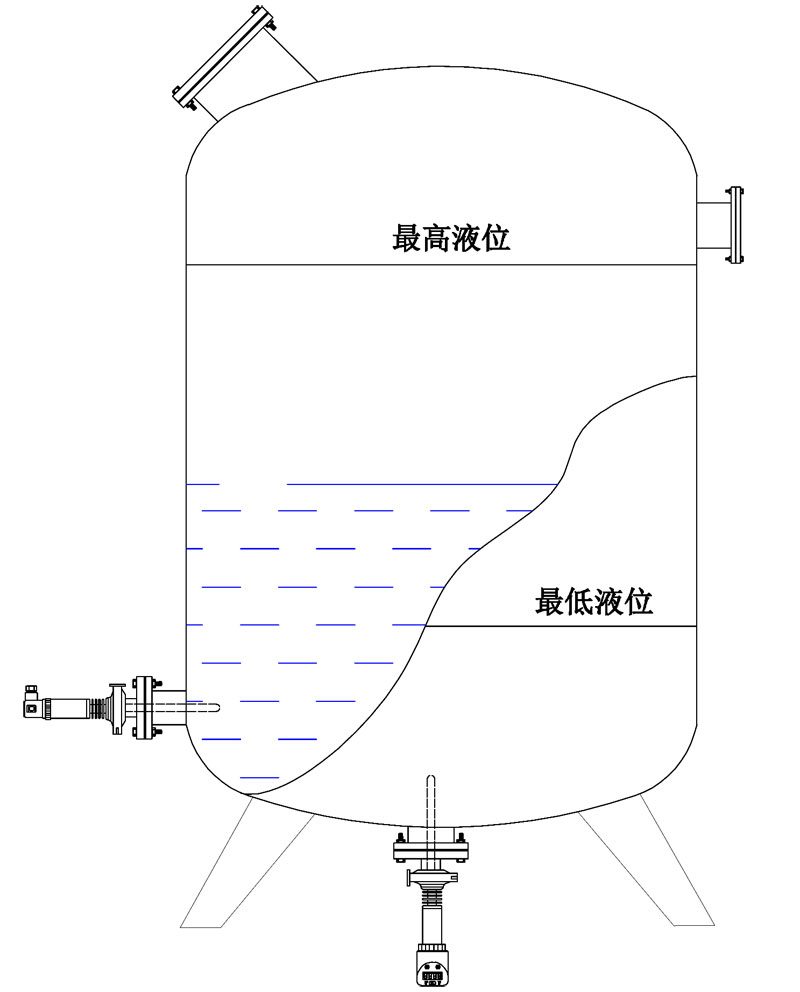

安装示意图：
选型代码：
型号 |
说明 | |||||||||
WZ/ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |||
电阻形式 | P | 单支 | ||||||||
P2 | 双支 | |||||||||
电气形式 | DH | 航插接头 | ||||||||
DL | 赫斯曼接头 | |||||||||
DK | 铸铝接线盒 | |||||||||
DJ | 分体放水盒 | |||||||||
DE | 一体防爆接线盒 | |||||||||
DF | 分体防爆接线盒 | |||||||||
DG | 智能一体化防爆 | |||||||||
显示 | 1 | 方形显示器 | ||||||||
2 | 斜面显示器 | |||||||||
3 | 斜面显示控制器 | |||||||||
4 | 铸铝表壳带显示（仅限WZ/P-DG） | |||||||||
无 | 无显示 | |||||||||
安装方式 | G | 固定螺纹 （标配M20*1.5） | ||||||||
H | 活动卡套螺纹（标配M20*1.5） | |||||||||
S | 压簧式螺纹 （标配M20*1.5） | |||||||||
W | 卫生卡盘（标配卡盘外径50.5mm） | |||||||||
F | 法兰 （标配DN25） | |||||||||
X | 无固定安装 | |||||||||
T | 表贴式 （标配螺纹 M4） | |||||||||
输出信号 | A | 4-20mA | ||||||||
B | 1-5V | |||||||||
C | 1-10V | |||||||||
综合精度等级 | J1 | ±0.1%FS | ||||||||
J2 | ±0.2%FS | |||||||||
J3 | ±0.5%FS | |||||||||
保护管直径 | Z1 | 3mm | ||||||||
Z2 | 6mm | |||||||||
Z3 | 8mm | |||||||||
Z4 | 10mm | |||||||||
Z5 | 定制 | |||||||||
保护管长度 | L1 | 10mm | ||||||||
L2 | 50mm | |||||||||
L3 | 100mm | |||||||||
L4 | 150mm | |||||||||
L5 | 定制 | |||||||||
耐压等级 | P1 | 2MPa (标准) | ||||||||
P2 | 定制 | |||||||||
特殊要求 | X | 订货时特殊说明 | ||||||||
选型举例：WZ/P-DKG(M20*1.5)AJ1Z2L2P1(一体化温度变送器/铸铝壳体/固定螺纹M20*1.5)//4-20mA/精度0.1%/6mm管/插深50mm/承压2MPa )
注：1.线制：标配三线制输出，有二线制、四线制需求订货时说明。
2.保护管长度默认为含螺纹的长度。
